塑料擠出機換網器大致可分為二大類，一類是非連續型換網器，在換網時熔體料流(或瞬時)中斷或需停機換網；另一類是連續型換網器，可連續、自動、不停機換網，料流無中斷。本文就具體介紹連續型換網器結構及優勢。

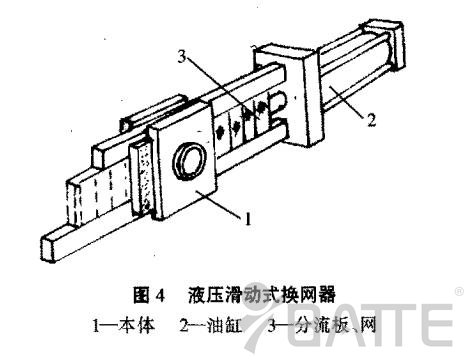

連續型換網器能連續、不停機、自動地?fù)Q網。我們以二種典型結構為例作一介紹。液壓滑動式換網器(見圖4)，較之液壓切閥式換網器有較大的改進。它主要由換網器本體1、液壓驅動系統2和分流過濾板3等部件組成，分流過濾板3上貼放有過濾網，并由液壓系統中的油缸活塞桿來推動，過濾網隨之移動，從而完成連續換網動作。換網器本體兩側為網的進、出口，設置有風冷裝置能使熔體冷卻凝固，作為密封墊層，防止濾網、濾板與換網器本體之間的漏料，是一種自密封系統。這種換網器能連續操作，料流不中斷，濾網流道壓力將無變化，且無熔體漏失現象。

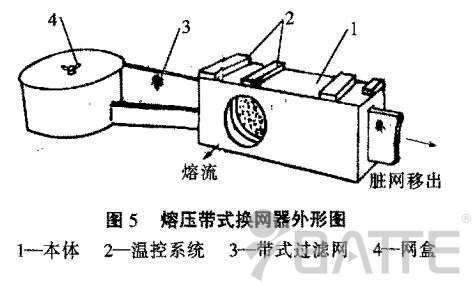

熔壓式換網器(見圖5)，（網帶式自動走網換網器）是由我公司生產，并積極推廣應用的新一代換網裝置。它主要由換網器本體1、加熱及冷卻系統2、皮帶式無接頭過濾網3和帶式過濾網倉盒4等部件組成。帶式過濾網長15米左右，可使用幾千小時，并可回收清潔后再使用。由倉盒中引出干凈的帶式過濾網從換網器本體一側進人熔體過濾流道，過濾后的臟網另一側穿出，在熔體壓力的作用下，推動帶式過濾網的移動，即可實現連續換網。為了說明工作原理，見圖6的換網器俯視圖，帶式過濾網所通過的換網器本體上設置了A,B,C,D四段溫度控制區，由溫度控制系統分別準確地控制這四個區的溫度，不同的溫度而形成了四個高低不等的熔壓區域。
工作狀態時，塑料熔體充滿換網器本體和帶式過濾網，調整A,C,D區段的溫度使其形成熔體高壓，帶式過濾網靜止不動；當須換網時，改變D區溫度使其形成熔體低壓，在高壓熔體的作用下，帶式過濾網就向D區方向移動。只要調整D區溫度和保溫時間就很方便地控制帶式過濾網的移動周期及距離。溫控系統由壓力傳感器、熱電偶、延時繼電器、熱工儀表等組成，在延時電路中預選所需要的參數，便可實現周而復始的自動換網。熔壓式換網器也是采用自密封技術，換網器本體兩側的帶式過濾網進、出口A區和D區，經冷卻熔體凝固并形成一層光滑的膜，高溫熔體被限隔的同時，帶式過濾器網移動時十分輕便。
連續型換網器大優點有兩點，一是換網時料流壓力無變化，流速穩定，無瞬時斷流現象；二是采用熔體自密封系統，解決了長期困擾換網器內熔體的泄漏問題，這也是連續型換網器的兩項關鍵技術。如果您對換網器價格或者型號感興趣，您可以咨詢我們網站上24小時熱線：0371-67993077
|
