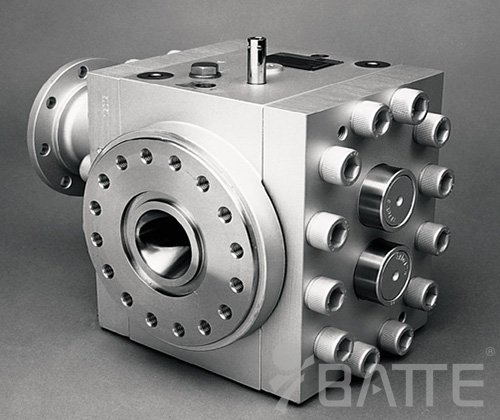

鄭州巴特熔體泵有限公司高溫熔體泵是高溫高黏度聚合物熔體輸送、增壓和熔體計量必不可少的設備。高溫熔體泵比其他型式的泵結構緊湊、運轉可靠、能耗低、容積效率高，對熔體的剪切作用小，在高粘高壓時流量穩定，無出口壓力波動。該泵具有的獨特優勢及在工藝流程中的關鍵作用，使其在聚酯生產中發揮著不可替代的作用。

一、結構及工作原理

熔體齒輪泵由泵殼、前后側蓋、齒輪軸、滑動軸承和軸封構成。熔體齒輪泵屬于正位移泵，工作時依靠主、從動齒輪的相互嚙合造成的工作容積變化來輸送熔體。工作容積由泵體、齒輪的齒槽及具有側板功能的軸承構成。當齒輪旋轉時，熔體即進入吸入腔兩齒輪的齒槽中，隨著齒輪轉動，熔體從兩側被帶入排出腔，齒輪的再度嚙合，使齒槽中的熔體被擠出排出腔，壓送到出口管道。只要泵軸轉動，齒輪就向出口側壓送熔體，因此泵出口可達到很高的壓力，而流量與排出壓力基本無關。

高粘度齒輪泵的齒輪常見的有直齒、斜齒、人字齒、螺旋齒，齒廓主要有漸開線和圓弧型式。通常小型齒輪泵多采用漸開線直齒輪，高溫齒輪泵常采用變位齒輪，輸送高粘度、高壓聚合物熔體的熔體泵多采用漸開線斜齒輪。齒輪與軸制成一體，其剛性及可靠性高于齒輪與軸單獨制造的齒輪泵。國外低壓齒輪泵的齒輪常采用方形結構，即齒輪的齒寬等于齒頂圓直徑。而高壓場合使用的高粘度齒輪泵的輪齒寬度小于其齒頂圓直徑，這是為了減小齒輪的徑向受壓面積，降低齒輪、軸承的載荷。

二、熔體泵的安裝和使用

1、應小心將泵的包裝打開認真檢查，如有損壞或部件遺失，請立即與我公司取得聯系。此泵為高溫合金鋼材料制造，所有部件都經熱處理硬度較高，因而材質較脆屬精密設備。任何撞擊和摔碰都可能引起嚴重損壞，建議用吊環安裝。

2、安裝時請準確判斷泵入口和出口。安裝正確時泵軸是順時針旋向。安裝電機、減速機、萬向聯軸器和泵時，泵必須安裝底座固定，確保泵座與電機傳動軸的同心度，轉動時必須無卡滯，否則將會引起齒輪卡殼，嚴重時傳動軸斷裂。

3、泵體泵外表均留有壓力傳感器孔和溫度傳感器孔，因正確安裝傳感器，否則測量數據出現偏差。泵體連接處采用高強度（12、9）螺栓連接確保泵體安全運行。

4 、剛啟動泵時，應低速運行。等泵運行穩定后，可逐漸調整到正常的轉速和壓力。如果泵轉動不平穩，必須停泵檢查原因，以免泵內部嚴重損壞。如是采用填料密封，經常調整密封蓋的位置，使密封狀態始終處于佳。

三、熔體泵的拆卸和清洗

1、小心的將泵從設備上拆卸下來，放入真空加熱爐中緩慢升溫兩小時至400℃-450℃。溫度不宜過熱否則易導致泵體材料硬度的下降，影響泵體尺寸的穩定。

2、在升溫的過程中，將殘留的物料溶化排出。依次旋出密封壓蓋、前后蓋板的螺栓。拆出的所有零部件要牢記位置方向，安裝時全部歸位。取出齒輪時因有殘留的固態物料粘附，切勿用硬物敲擊而損壞齒和軸承的邊角，而應該用塑料或軟銅錘輕輕敲打將其取出。

3、 泵解體后對取出的齒輪和密封組件應輕放在干凈的臺面上，用壓縮空氣或干凈的棉布先清潔各部件。并仔細的檢查各部件有無磨損、裂紋、毛刺以及劃痕。可用600﹟砂紙輕輕打磨表面的附著物，打磨時特別要小心計量齒輪、中板和D型軸承，千萬不可去其金屬或對其進行磨削。否則將會影響它的計量功能。

4、各部件打磨完成后，用三氯乙烷或氯乙烯溶劑清洗，并再用棉布擦拭干凈，切不可用紙巾，因為可能會有紙屑或雜質粘留在部件上，清洗后方能進行安裝。

四、熔體泵的裝配

1、裝配前準備一罐潤滑油，泵體、前后蓋板、主動和從動齒輪、各密封組件及密封壓蓋裝配前均應潤滑。裝配時請嚴格依照各部件拆卸順序反向逐一安裝，使各部件正確歸位。

2、 安裝螺栓前，請用耐高溫潤滑脂涂抹螺紋部分，用對角線的方式依次擰緊前后蓋板的螺栓。始終保持能自由轉動狀態。如有任何卡死現象，不可強力組裝或轉動泵，如裝配正確，各部件應很容易裝入，泵軸轉動也將很輕松。

五、常見故障及對策如下：

故障原因：a、旋轉方向相反；b、吸入或排出閥關閉； c、入口無料或壓力過低； d、粘度過高,泵無法咬料。

對策： a、確認旋轉方向； b、確認閥門是否關閉； c、檢查閥門和壓力表； d、檢查液體粘度,以低速運轉時按轉速比例的流量是否出現,若有流量,則流入不足。

故障原因：a、吸入或排出閥關閉； b、入口壓力低； c、出口管線堵塞； d、填料箱泄漏；e、轉速過低

對策：a、確認閥門是否關閉；b、檢查閥門是否打開；c、確認排出量是否正常； d、緊固；大量泄露漏影響生產時,應停止運轉,拆卸檢查； e、檢查泵軸實際轉速。

故障原因：a、聯軸節偏心大或潤滑不良 b、電動機故障； c、減速機異常； d、軸封處安裝不良； e、軸變形或磨損。

對策：a、找正或充填潤滑脂； b、檢查電動機； c、檢查軸承和齒輪； d、檢查軸封； e、停車解體檢查。

故障原因：a、出口壓力過高； b、熔體粘度過大；c、軸封裝配不良； d、軸或軸承磨損； e、電動機故障。

對策：a、檢查下游設備及管線；b、檢驗粘度； c、檢查軸封,適當調整； d、停車后檢查,用手盤車是否過重； e、檢查電動機。

故障原因：a、停電； b、電機過載保護； c、聯軸器損壞；d、出口壓力過高,聯鎖反應；e、泵內咬入異常； f、軸與軸承粘著卡死。

對策：a、檢查電源；b、檢查電動機；c、打開安全罩,盤車檢查；d、檢查儀表聯鎖系統；e、停車后,正反轉盤車確認； f、盤車確認。
